Standard varmförzinkat (HDG) vinkelbeslag för montage av MI-balkar mot varandra

  • Material: Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
  • Ytbehandling: HDG: förbindelse 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
  • Miljöförhållanden: Utomhus, låg till måttlig förorening (C3/C4 – låg)

Andra sökte även på vinkelvinkelbeslag or mi vinkel.

Teknisk information

Material
Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
Ytbehandling
HDG: förbindelse 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
Miljöförhållanden
Utomhus, låg till måttlig förorening (C3/C4 – låg)
Åtdragningsmoment
84 Nm
Nyckelstorlek
19 mm

Dokument

Funktioner och användningsområden

Egenskaper

  • 50 mm (2") initial vertikal justerbarhet för snabb montering
  • 5 mm (0,2") vertikal finjustering för större flexibilitet
  • 25 mm (1") horisontell justerbarhet möjlig tack vare hålet vid förbindelsen
  • Förbindelse med självlåsande muttrar som skyddar mot vibration
  • Utformad för snabb enmansmontage

Användningsområden

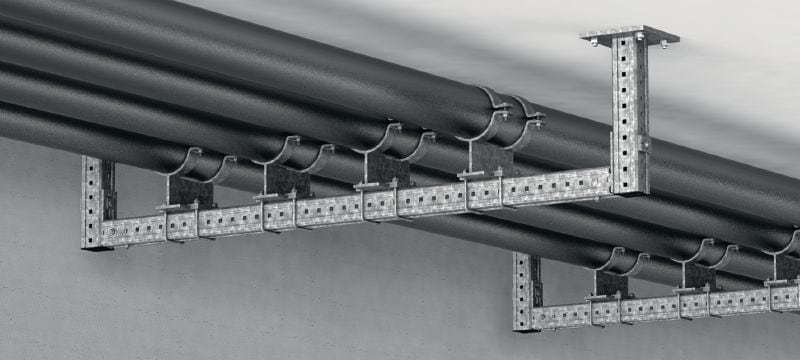

  • Del av ett modulärt system för stöd av rör, kabelstegar och diverse olika typer av sekundärsmide
  • Montering av MI-balkar mellan två väggar
  • Flexibel förbindelse för universalmontering
  • Hög skjuvbelastningskapacitet för icke-fribärande strukturer
  • Rekommenderas för användning i milt korrosiva utomhus- och inomhusmiljöer

För information om godkännande eller certifikat, välj en specifik produkt.
