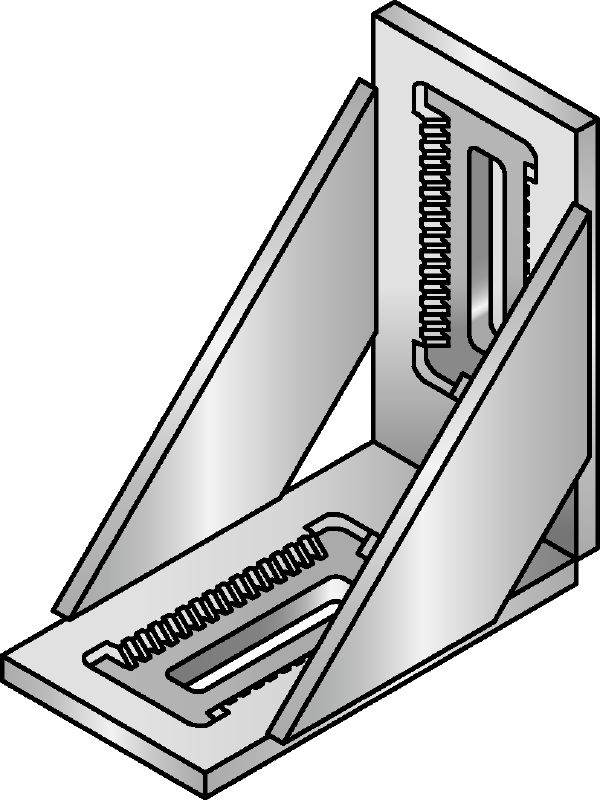

MIC-BA /H Beslag
Ultimata varmförzinkade (HDG) förbindelser som ger högsta flexibilitet vid användning av MI modulära system
- Material: Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
- Ytbehandling: HDG: förbindelse min 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
- Miljöförhållanden: Utomhus, låg till måttlig förorening (C3/C4 – låg)
Andra sökte även på vinkel, vinkelbeslag or mi vinkel.
Teknisk information

Material
Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
Ytbehandling
HDG: förbindelse min 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
Miljöförhållanden
Utomhus, låg till måttlig förorening (C3/C4 – låg)
Åtdragningsmoment
84 Nm
Nyckelstorlek
19 mm
Dokument
Funktioner och användningsområden
Egenskaper
- Ger en extremt robust och stark anslutning för kraftiga infästningar
- 50 mm (2") initial justerbarhet för snabb montering
- 5 mm (0,2") finjustering ger större flexibilitet
- Kompakt design för enkel och snabb montering i flera konfigurationer
- Ingen svetsning krävs – för snabb och effektivare montering
Användningsområden

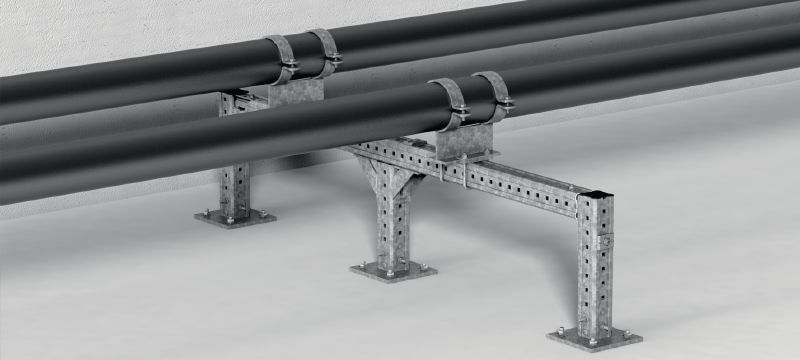

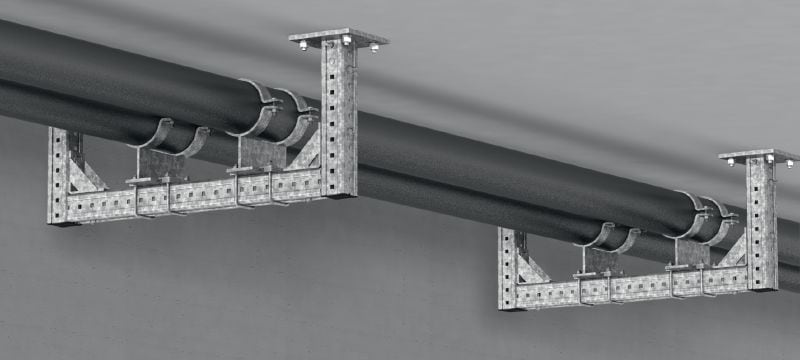

- Del av ett modulärt system för stöd av rör, kabelstegar och diverse olika typer av sekundärsmide
- Förbindelsen installeras externt på MI-balkar
- Kan monteras parvis för ett extremt robust montage
- Lämplig för användning med balkar av typen MI 90 eller MI 120
- Mycket mångsidig del som kan användas i många konfigurationer inklusive 3D-konstruktioner
