Varmförzinkad (HDG) förbindelse för montage av MI-skenor vinkelrätt mot varandra

  • Material: Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
  • Ytbehandling: HDG: förbindelse 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
  • Miljöförhållanden: Utomhus, låg till måttlig förorening (C3/C4 – låg)

Andra sökte även på konsolbeslag.

Teknisk information

14607.eps
IS_HNA_305.eps
Material
Förbindelse: DD11 MOD – HN 547, S235JR – DIN EN 10025; stödplatta, kuggplatta: EN-GJMW-400-5 – DIN EN 1562, EN-GJMW-450-7 – DIN EN 1562; bult: stål klass 8.8; mutter: stål klass 8
Ytbehandling
HDG: förbindelse 55 µm - DIN EN ISO 1461; stödplatta, kuggplatta, bult, mutter 45 µm - DIN EN ISO 1461
Miljöförhållanden
Utomhus, låg till måttlig förorening (C3/C4 – låg)
Åtdragningsmoment
84 Nm
Nyckelstorlek
19 mm

Dokument

Funktioner och användningsområden

Egenskaper

  • Ger en stark och robust anslutning
  • Justerbar med upp till 50 mm under montering
  • Kan finjusteras upp till 5 mm
  • Förbindelse med självlåsande muttrar som skyddar mot vibration
  • Ingen svetsning krävs – för snabb och effektivare montering

Användningsområden

  • Del av ett modulärt fyrdelssystem för stöd av kabelstegar, rör och olika typer av sekundärsmide
  • Tillhandahåller flexibla lösningar för industriella och tunga kommersiella tillämpningar och eliminerar behovet av svetsning

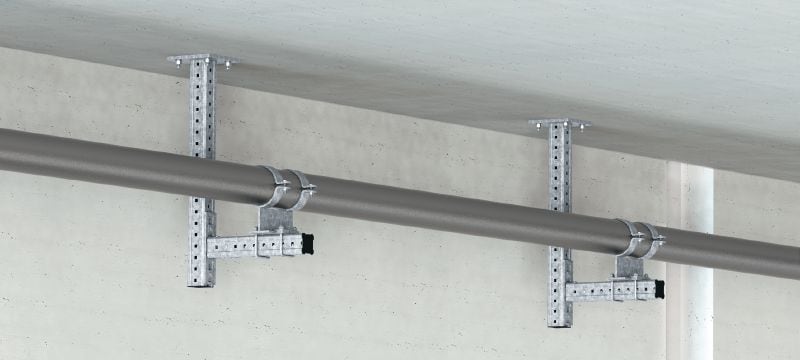

  • Montage av konsolarm

För information om godkännande eller certifikat, välj en specifik produkt.
