Cable Transit – säker tätning för kablar och rör i krävande miljöer

Vad är Cable Transit?

Cable Transit är ett modulärt tätningssystem som används för att säkert försegla kabel- och rörgenomföringar. Syftet är att återställa väggens eller bjälklagets funktion och samtidigt skydda människor, utrustning och verksamhet mot brand, vatteninträngning och andra risker.

Hiltis Cable Transit-system bygger på modulära gummimoduler som anpassas efter kabelns diameter. Modulerna monteras i en ram och komprimeras till en tät och säker försegling som är brandbeständig samt motståndskraftig mot vatten och gas.

Var används Cable Transit?

Cable Transit används framför allt i anläggningar där säkerhet, driftsäkerhet och livslängd är avgörande.Vanliga användningsområden är:

• Kraftproduktion och transformatorstationer

• Industri- och processanläggningar

• Offshore- och olje- och gasanläggningar

• Datacenter

• Telekomanläggningar

• Marin- och fartygsapplikationer

• Infrastruktur- och tunnelprojekt

Gemensamt för dessa miljöer är att oplanerade driftstopp kan innebära stora kostnader och säkerhetsrisker. Därför är det viktigt att rör- eller kabelgenomföringar inte blir den svaga länken i konstruktionen.

Hur fungerar systemet?

Systemet består av några få huvudkomponenter:

1. Ram

Ramen installeras i väggen, bjälklaget eller stålkonstruktionen och fungerar som bas för hela tätningen. Det finns olika ramtyper för betong, murverk, lättväggar och stålkonstruktioner.

2. Kabelmoduler

Varje kabel omsluts av en modul som väljs efter kabeldiametern. Modulerna är konstruerade för att ge hög täthet samtidigt som installationen hålls enkel.

3. Fyllnadsmoduler

Tomma utrymmen fylls med särskilda moduler som säkerställer att hela öppningen försluts. Dessa kan senare ersättas om ytterligare kablar behöver installeras.

4. Kompressionskil

När alla moduler är på plats komprimeras systemet med en kil som låser fast installationen och skapar den slutliga tätningen.

Så installeras en Cable Transit-lösning

Installation sker i några huvudsakliga steg:

1. Välj rätt ram utifrån konstruktion och öppning.

2. Identifiera kabeldiametrar och välj lämpliga moduler.

3. Smörj modulerna enligt monteringsanvisningen.

4. Placera kablar och moduler rad för rad i ramen.

5. Montera förankringsplåtar mellan modullagren.

6. Sätt kompressionskilen på plats.

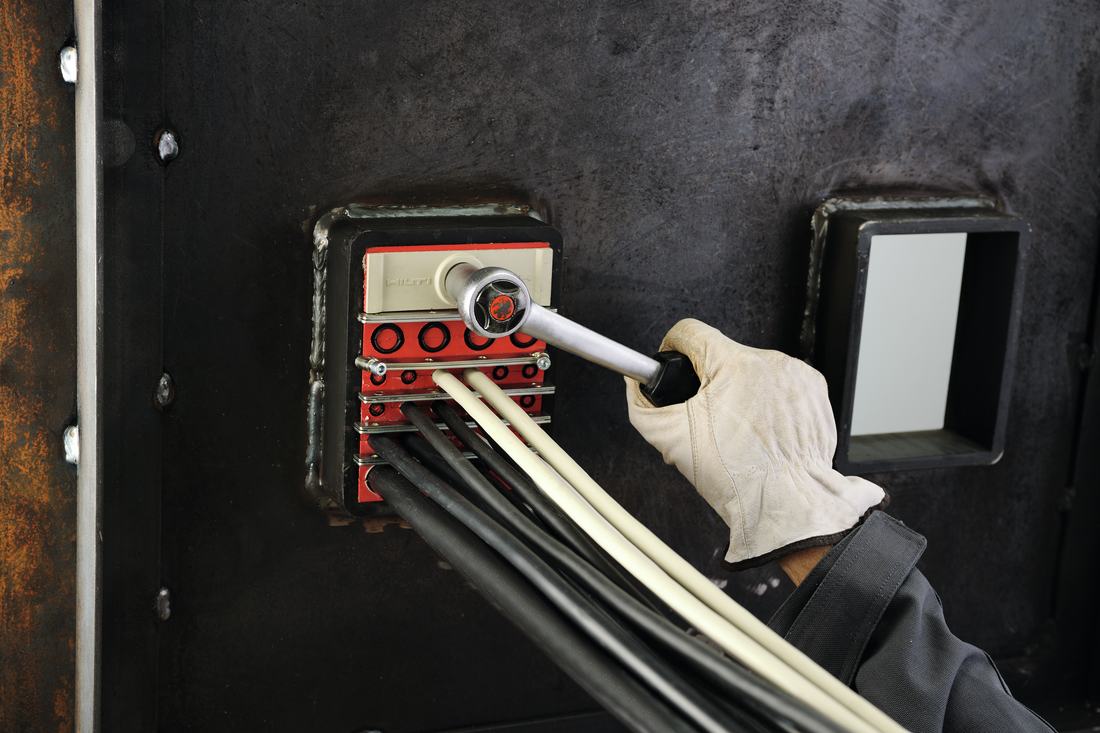

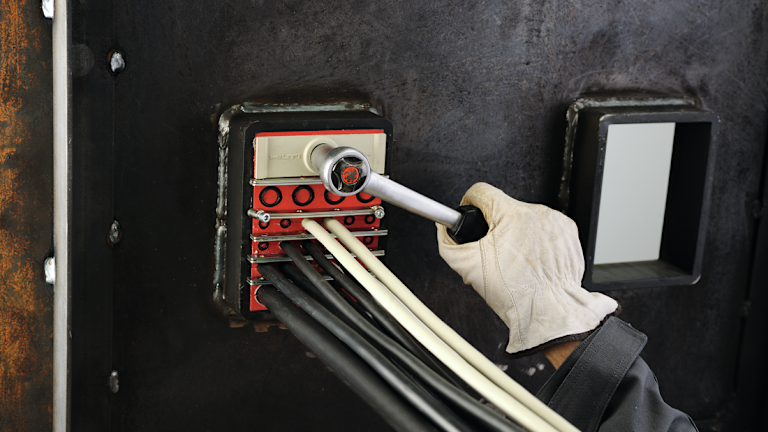

7. Dra åt kilen för att skapa slutlig tätning och kontrollera installationen.

En stor fördel med modulära system är att framtida kabeldragningar kan genomföras utan att hela genomföringen behöver byggas om. Genom att lossa kompressionskilen kan moduler bytas ut eller kompletteras när nya kablar ska installeras.

Fördelar med ett modulärt system

Jämfört med traditionella lösningar erbjuder modulära Cable Transit-system flera fördelar:

• Snabb installation

• Enkel visuell kontroll och inspektion

• Hög flexibilitet vid framtida ombyggnader

• Begränsat antal moduler som täcker många kabeldimensioner

• Enklare lagerhållning

• Dokumenterbar och repeterbar installation

Hiltis system är uppbyggt kring ett begränsat antal modulstorlekar som tillsammans täcker kabeldiametrar från cirka 3 till 99 mm. Detta förenklar både projektering och installation.
Planera rätt från början

Genomföringar glöms ofta bort i projekteringsfasen och hanteras först när installationerna är på plats. Det leder inte sällan till improviserade lösningar, högre kostnader och risk för avvikelser.

Genom att planera Cable Transit-lösningar tidigt kan man säkerställa rätt dimensionering, effektiv installation och framtida expansionsmöjligheter redan från projektstart. Hilti erbjuder dessutom digitala verktyg för dimensionering och dokumentation av kabelgenomföringar.

Sammanfattning

Cable Transit är en kritisk del av moderna industri-, energi- och infrastrukturprojekt. Genom att kombinera brandskydd, täthet och flexibilitet skapas säkra kabelgenomföringar som skyddar både människor och verksamhet.

Med ett modulärt system kan installationen förenklas, framtida förändringar hanteras smidigt och projektets säkerhetskrav uppfyllas på ett effektivt sätt
