Seismisk dimensionering
Installationssystem vid seismiska lastkrav
![Hilti modular support systems MQ-41-L installation channel for medium-heavy duty applications](/content/hilti/E1/SE/sv/business/business/engineering/modular-support-systems/design-guidelines/seismic-design/_jcr_content/pagestageimage.img.1920.medium.jpg/1476709877192.jpg)
DE FYSISKA KRAFTERNA I EN JORDBÄVNING

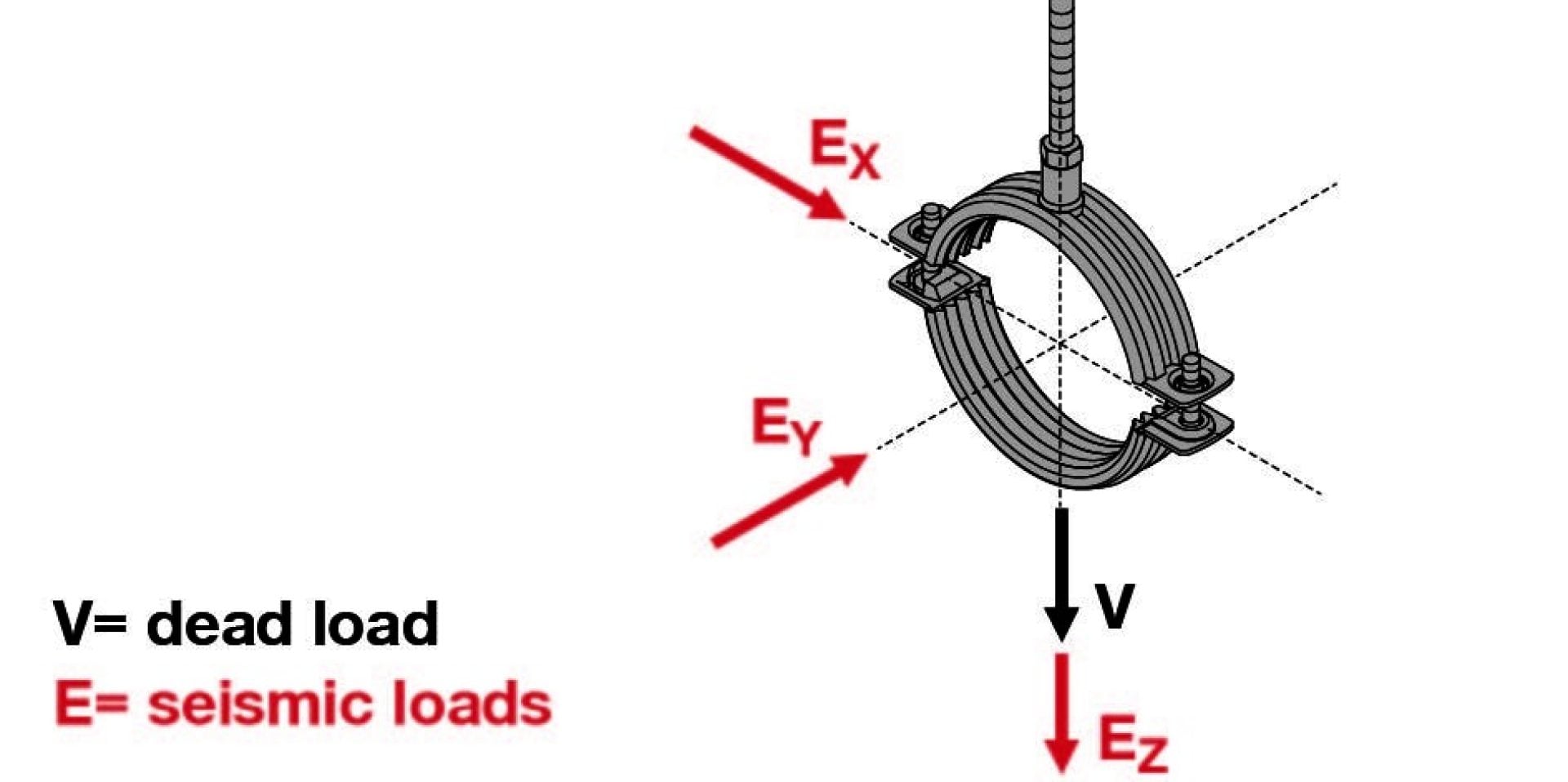

![Please enter alternative text here (optional)](/content/hilti/E1/SE/sv/business/business/engineering/modular-support-systems/design-guidelines/seismic-design/_jcr_content/mainSection/mainColumn/image_text_copy/image.img.1920.medium.jpg/1476709876374.jpg)
- En jordbävning genererar ytterligare laster i alla rörets riktningar.
- Horisontella laster (Ex och Ey) är generellt sett de mest kritiska för upphängningskonstruktionen.
- Byggkoder (som EC8 och IBC) ger förenklade metoder för att beräkna seismiska laster baserat på en motsvarig statisk analys.
- I enlighet med de flesta byggkoder behöver man inte ta den ytterligare vertikala belastningen (Ez) i beaktning vid beräkningen.
- För att stå emot de horisontella krafterna måste de modulära supportsystemen vara tillräckligt robusta eller utvecklade med stöd i både longitudinell och transversell riktning samt säkert förankrade i basmaterialet.
